Raccordement pour grilles 17x17 cm vers tuyau de 80 mm : connexion efficace pour la climatisation

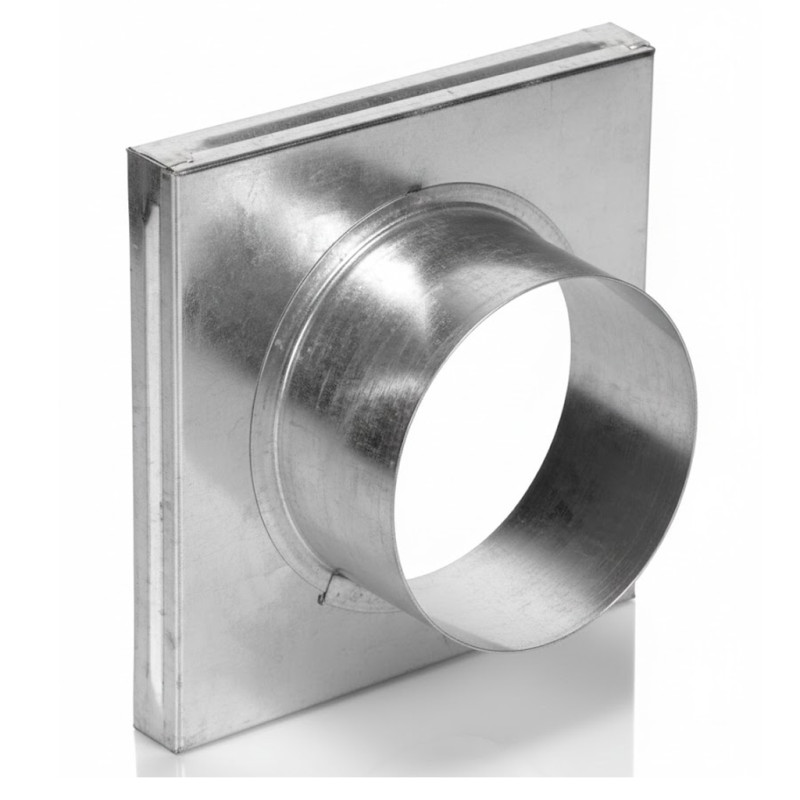

La grille d'entrée de 17 x 17 cm avec sortie de conduit de 80 mm (Référence : ALI_EMB 17-80 ) est un élément essentiel de tout système de distribution d'air, qu'il s'agisse de climatisation, de chauffage ou de ventilation mécanique. Ce raccord assure la liaison parfaite entre la grille décorative fixée au mur ou au plafond et le conduit circulaire qui achemine le flux d'air.

Conçu pour optimiser les performances de votre système de climatisation, ce composant assure une transition aérodynamique qui réduit les pertes de charge et minimise les bruits de turbulence. Sa construction robuste garantit une longue durée de vie et une résistance supérieure aux variations de température constantes dans les systèmes gainables.

Pourquoi choisir l'embouchure ALI_EMB 17-80 ?

Dans les systèmes de ventilation modernes, la précision est essentielle. L'entrée ALI_EMB 17-80 permet d'adapter des grilles standard de 17 x 17 cm à des conduits flexibles ou rigides de 80 mm de diamètre, tout en garantissant une étanchéité optimale. Ceci est indispensable pour prévenir les fuites d'air dans le faux plafond, ce qui se traduit par des économies d'énergie directes et un confort thermique accru dans la pièce.

Spécifications techniques

• Référence produit : ALI_EMB 17-80

• Dimensions de la bouche : 170 x 170 mm (compatible avec les grilles fixes et réglables de même taille).

• Diamètre de raccordement : 80 mm (idéal pour les tubes flexibles ou les conduits rigides standard).

• Matériau de fabrication : Matériau à haute résistance thermique et mécanique, conçu pour résister aux flux d'air froid et chaud.

• Conception aérodynamique : facilite le flux d’air en réduisant la résistance et les niveaux de bruit.

• Installation facile : Sa conception permet une fixation rapide et sûre à la fois sur la grille et sur le tuyau.

• Applications : Systèmes de climatisation gainables, extraction d'air dans les salles de bains, ventilation forcée et systèmes de récupération de chaleur.

Avantages de l'utilisation dans les installations de ventilation

1. Polyvalence : Il est compatible avec les grilles à lamelles fixes et les grilles à lamelles réglables, à condition qu'elles respectent les dimensions de 17 x 17 cm.

1. Optimisation du flux : En acheminant l'air directement du tube à la grille, la portée du flux d'air dans la pièce est maximisée.

1. Finition professionnelle : Évitez les installations de fortune avec du ruban adhésif ou des matériaux inadaptés, et assurez-vous d'une finition technique de haute qualité.

Foire aux questions (FAQ)

1. Est-ce compatible avec toutes les marques de grilles ?

Oui, à condition que la grille ait des dimensions nominales de 17 x 17 cm. L'entrée d'air ALI_EMB 17-80 est fabriquée conformément aux normes de mesure universelles pour ce type d'accessoire de ventilation.

2. Comment le tube de 80 mm est-il fixé à l'embout buccal ?

Pour une installation optimale, il est recommandé d'emboîter le tube sur le col circulaire de 80 mm et de fixer le joint à l'aide d'un collier de serrage en métal ou en nylon, ou à défaut, de ruban adhésif en aluminium pour assurer une étanchéité complète.

3. Peut-il être utilisé pour l'extraction des fumées dans les cuisines ?

Ce modèle est principalement conçu pour les systèmes de climatisation et de ventilation générale. S'il est destiné à l'extraction de fumées à haute température ou de graisses, vous devez vérifier que le matériau est conforme aux normes de sécurité incendie en vigueur dans votre région.

4. Quelle est la profondeur de la pièce ?

Cette pièce possède une profondeur optimisée pour permettre la circulation de l'air sans occuper un espace excessif dans le faux plafond, facilitant ainsi son installation dans des endroits où la hauteur disponible est réduite.

5. Est-il nécessaire de sceller le joint entre la grille et l'embout buccal ?

Bien que l'ajustement soit précis, il est toujours conseillé d'appliquer un cordon de mastic polyuréthane ou de ruban technique pour éviter les petites vibrations et garantir que 100 % de l'air sorte par la grille.
